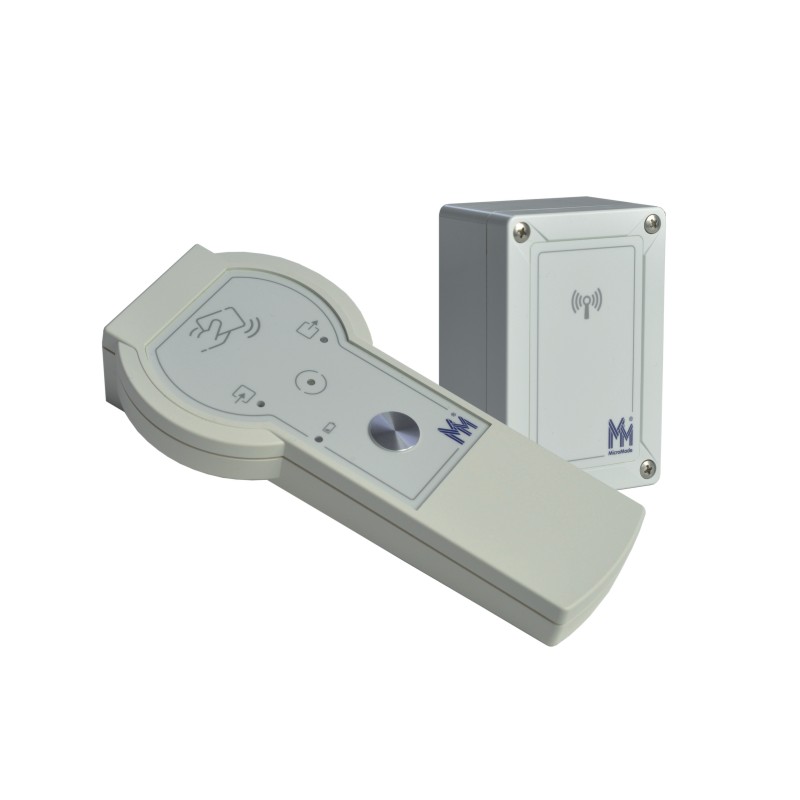

Bezprzewodowy czytnik kart Mifare® z interfejsem OSDP
MM-R74 to bezprzewodowy czytnik RFID kart Mifare® odporny na warunki atmosferyczne. Czytnik komunikuje się z modułem bazowym MM-D74 przy pomocy transmisji bezprzewodowej opartej o energooszczędny standard IEEE 802.15.4. Natomiast moduł bazowy współpracuje z kontrolerem wykorzystując protokół OSDP (PN-EN 60389-11-5).
Czytnik został zaprojektowany do pracy w Systemie bezpiecznej identyfikacji MicroMade (MmSID). Dzięki temu umożliwia budowę systemu kontroli dostępu nawet w 4, najwyższym stopniu zabezpieczeń. Czytnik, w zależności od konfiguracji, może odczytywać i przekazywać do kontrolera:
- zaszyfrowane dane z kart instalacji MmSID (karty typu Mifare® DESfire®)
- identyfikator (UID) kart zbliżeniowych typu Mifare® (zgodnie z normą ISO/IEC 14443A)
- identyfikator z aplikacji MmId ze smartfona z systemem Android
Konfiguracja czytnika
Do modułu bazowego MM-D74 można powiązać dwa czytniki bezprzewodowe MM-R74. Taki zestaw może być konfigurowany już po zainstalowaniu i dołączeniu modułu do magistrali OSDP. Służy do tego MmSID Manager. Potrafi on wyszukać wszystkie urządzenia systemu MmSID dołączone do szyny, ustawić wybraną prędkość transmisji, nadać im wymagane przez kontroler OSDP indywidualne adresy i przesłać klucze kryptograficzne niezbędne do odczytu kart z danej instalacji.
Do obsługi MmSID Managera służy oprogramowanie MmSID Config
Montaż
Czytnik MM-R74 jest odporny na warunki atmosferyczne. Może być wykorzystywany zarówno wewnątrz jak i na zewnątrz budynku. Jest poręczny, posiada trwałą, estetyczną obudowę wykonaną z tworzywa ABS. Czytnik wyposażony jest także w gumową osłonę chroniącą urządzenie przed udarami. Czytnik współpracuje z bazą w odległości do 100m w terenie otwartym.
Moduł bazowy MM-D74 posiada obudowę naścienną, odporną na warunki atmosferyczne. Powinien być umieszczony możliwie blisko miejsca użytkowania czytnika bezprzewodowego.
Zastosowanie
Podstawowym zastosowaniem czytnika MM-R74 jest rejestracja i sprawdzenie uprawnień pracowników wjeżdżających jednym pojazdem na teren obiektu.
Dane techniczne
Czytnik MM-R74
| Współpraca | moduł bazowy MM-D74 |
| Stopień zabezpieczenia | max Grade 4 wg PN-EN 60839-11-1 |
| Częstotliwość pracy | 13,56 MHz |
| Zasięg odczytu | typowo 3 cm (zależy od rodzaju transpondera) |
| Odczytywana informacja: | |
| Karty Mifare®DESFire® | zaszyfrowane dane z karty (karty instalacji MmSID) |
| Inne karty Mifare® | identyfikator UID |
| Smartfon z systemem Android | identyfikator z aplikacji MmId |
| Sygnalizatory | 2xLED czerwony, 1xLED zielony + brzęczyk |
| Sterownie | przycisk piezoelektryczny (wybór kierunku rejestracji) |
| Zasilanie | 4,5V DC (3xbateria alkaliczna AA) |
| Wydajność | około 20 000 odczytów z jednego zestawu baterii |
| Interfejs komunikacyjny z D74 | IEEE 802.15.4; 2,4 GHz; max. odległość od stacji MM-D74: 100m |
| Temperatura pracy | -25°C .. +50°C, IP64 |
| Klasa środowiskowa | III |
| Wymiary | 200 x 94 x 39,5 mm (bez gumowej osłony) |
| Dostępne kolory | jasny (kremowy) |
Moduł bazowy MM-D74
| Współpraca | kontrolery z obsługą interfejsu OSDP |
| Stopień zabezpieczenia | max Grade 4 wg PN-EN 60839-11-1 |
| Obsługiwane czytniki | MM-R74 (max. 2 szt) |
| Interfejs komunikacyjny | IEEE 802.15.4; 2,4 GHz; max. odległość do czytnika: 100m |
| Zasilanie | 4,5V DC (3xbateria alkaliczna AA) |
| Wydajność | około 20 000 odczytów z jednego zestawu baterii |
| Prędkość transmisji OSDP | ustawiana od 9600 do 115200 bps (dotyczy MM-D74) |
| Szyfrowanie transmisji | AES128 (dotyczy MM-D74) |
| Długość połączenia | do 300 m (dotyczy MM-D74) |
| Zasilanie | 10-28V DC |
| Pobór prądu | średnio: 15 mA, szczytowo: 40 mA |
| Temperatura pracy | -25°C .. +50°C, IP64 |
| Klasa środowiskowa | III |
| Wymiary | 122 x 82 x 55 mm |
| Obudowa | do montażu na ścianę |
Urządzenia powiązane
- Interfejs MmSID Manager
- programator MM-A70
Cena netto
- czytnik MM-R74: 7000 zł
- moduł bazowy MM-D74: 3500 zł
