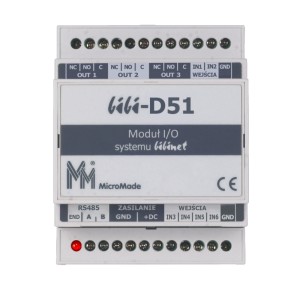

bibi-D51

Pobierz

• Karta katalogowa
• Instrukcja obsługi
• Deklaracja CE

moduł dodatkowych wejść/wyjść kontrolerów systemu bibinet

---

Moduł bibi-D51 zwiększa możliwości kontrolerów systemu bibinet o obsługę dodatkowych wejść i wyjść. Każdy moduł posiada 3 wyjścia przekaźnikowe ( sterownie ryglem elektromagnetycznym, zworą, bramą, kołowrotem itp.). Umożliwia także podłączenie dodatkowych 6 urządzeń wejściowych (czujników otwarcia drzwi, przycisków wyjścia, czujek ruchu itp.)

Do kontrolera można podłączyć wiele takich modułów (maksymalnie 100).

Moduły łączą się z kontrolerem przez magistralę bibiBUS (RS485).

Na przykład jeżeli przy pomocy kontrolera bibi-K25 mamy obsłużyć 8 przejść wykorzystując tylko czytniki RFID (nie korzystamy z terminali RFID) to minimum należy do kontrolera podłączyć 2 moduły bibi-D51 (2 przejścia wysterują nam wyjścia samego kontrolera i 2 x 3 wyjścia z modułów bibi-D51). Ale jeżeli jest taka potrzeba to można do kontrolera podłączyć 8 modułów bibi-D51. Nie korzystamy wówczas z wyjść przekaźnikowych kontrolera, a każdy moduł obsługuje jedno przejście.

Zastosowanie modułów bibi-D51 i terminali znacznie zwiększa możliwości konfiguracji przejść obsługiwanych przez kontrolery systemu bibinet.
